Pelindung kabel ESP-melindungi kabel bulat, persegi atau rata & garis kawalan

Pelindung kabel ESP, Juga dikenali sebagai pelindung talian kawalan, digunakan untuk melindungi sebarang konfigurasi kabel ESP, garis kawalan, bungkusan yang terkandung di dalam lubang telaga. Terdapat saluran untuk melindungi kabel atau garisan apabila mereka transit merentasi gandingan tiub untuk mengelakkan daripada kerosakan semasa pemasangan atau pengambilan unit siap dibina.

Pelindung kabel ESP diperbuat daripada keluli karbon atau keluli tahan karat dan sesuai untuk 2-7/8 "hingga 7" O.D. Saiz tiub. Pelindung talian kawalan diperuntukkan untuk kabel rata, persegi dan bulat dan garisan.

Hubungi kamiMaklumat lanjut
Two stamping and a casting esp cable protector are fixing the cables & control lines.

Kategori

Menurut proses pengeluaran, pelindung kabel ESP dibahagikan kepada jenis pemutus dan jenis stamping. Dan setiap orang dibahagikan kepada pelindung gandingan silang dan pelindung sendi pertengahan.

  • A piece of cross coupling casting type ESP cable protector.

    ECP-01-CC

  • Several pieces of mid-joint casting type ESP cable protectors.

    ECP-02-CM

  • A piece of cross coupling stamping type ESP cable protector.

    ECP-03-SC

  • Two pieces of mid-joint casting type ESP cable protectors.

    ECP-04-SM

Jenis pemutus-pelindung gandingan silang

A piece of cross coupling casting type ESP cable protector. ECP-01-CC

Pemutus pelindung kabel ESP-gandingan silang

Spesifikasi umum pemutus gandingan silang ESP pelindung kabel untuk saluran rata
Tiub O.D. (A) Spesifikasi gandingan O.D. Berjalan (D) Panjang pelindung (E) Saiz kabel (F) Talian kawalan (G)
2-3/8" EUE 4.54 " - 4.61" 8.82" AWG #1 16 × 47
AWG #2 15 × 45
AWG #4 14 × 40
AWG #5 13 × 38		 1/8"
1/4"
3/8"
2-7/8" 5.03 " - 5.10" 9.21"
3-1/2" 5.71 " - 5.77" 9.69"
4" 6.21 " - 6.27" 9.96"
4-1/2" 6.71 - 6.75" 10.2"
Spesifikasi umum Cross Coupling Casting ESP pelindung kabel untuk saluran bulat
Tiub O.D. (A) Spesifikasi gandingan O.D. Berjalan (D) Panjang pelindung (E) Saiz kabel (F)
2-3/8" EUE 5.34 " - 5.41" 8.82" AWG #1 ɸ40
AWG #2 ɸ38
AWG #3 ɸ36
AWG #4 ɸ34
2-7/8" 5.83 " - 5.90" 9.21"
3-1/2" 6.51 " - 6.57" 9.69"
4" 7.01 " - 7.07" 9.96"
4-1/2" 7.31 " - 7.35 10.2"

Jenis pemutus-pelindung pertengahan bersama

Several pieces of mid-joint casting type ESP cable protectors. ECP-02-CM

Casting ESP Cable Protector - Mid-bersama

Spesifikasi umum pemutus pertengahan bersama ESP pelindung kabel untuk saluran rata
Tiub O.D. (A) O.D. Berjalan (C) Panjang pelindung (B) Saiz kabel (D) Talian kawalan (E)
2-3/8" 4.3" 1.78" AWG #1 16 × 47
AWG #2 15 × 45
AWG #4 14 × 40
AWG #5 13 × 38		 1/8"
1/4"
3/8"
2-7/8" 4.79"
3-1/2" 5.47"
4" 5.95"
4-1/2" 6.43"
Spesifikasi umum Mid-Joint Casting ESP Cable Protector untuk saluran bulat
Tiub O.D. (A) O.D. Berjalan (C) Panjang pelindung (B) Saiz kabel (D) Talian kawalan (E)
2-3/8" 4.66" 1.78" AWG #1 ɸ40
AWG #2 ɸ38
AWG #3 ɸ36
AWG #4 ɸ34		 1/8"
1/4"
3/8"
2-7/8" 5.12"
3-1/2" 5.73"
4" 6.22"
4-1/2" 6.69"

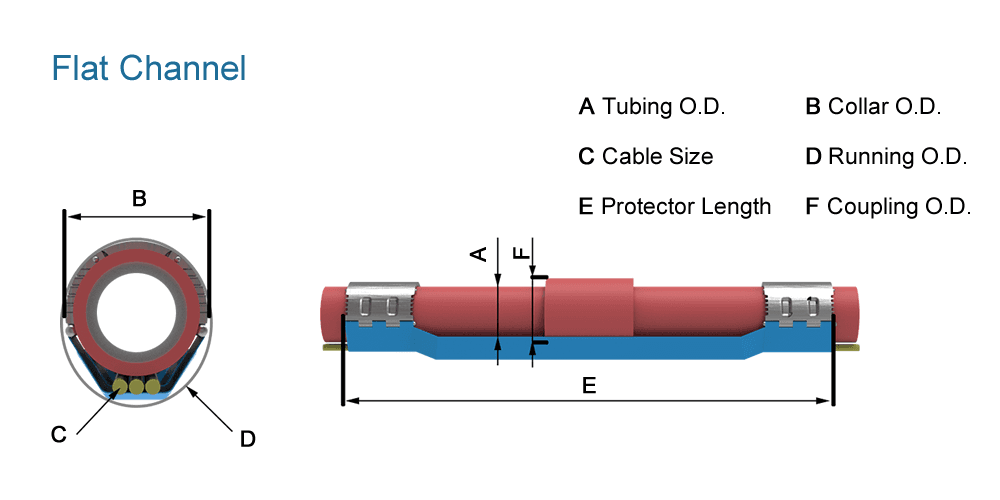

Jenis setem-pelindung gandingan silang

A piece of cross coupling stamping type ESP cable protector. ECP-03-SC

Stamping pelindung kabel ESP-gandingan silang

Spesifikasi biasa salib gandingan setem ESP kabel pelindung untuk saluran rata
Tiub O.D. (A) Spesifikasi gandingan Kolar O.D. (B) O.D. Berjalan (D) Panjang pelindung (E) Saiz kabel (C)
2-3/8" EUE 3.19" 3.85 " - 3.96" 25.2" AWG #1 16 × 47
AWG #2 15 × 45
AWG #4 14 × 40
AWG #5 13 × 38
2-7/8" 3.7" 4.39 " - 4.5"
3-1/2" 4.33" 5.05 " - 5.16"
4" 4.8" 5.52 " - 5.64"
4-1/2" 5.315" 5.99 " - 6.11"
Spesifikasi umum Cross Coupling Stamping ESP pelindung kabel untuk saluran bulat
Tiub O.D. (A) Spesifikasi gandingan Kolar O.D. (B) O.D. Berjalan (D) Panjang pelindung (E) Saiz kabel (C)
2-3/8" EUE 3.19" 4.49 " - 4.73" 25.2" AWG #1 ɸ40
AWG #2 ɸ38
AWG #3 ɸ36
AWG #4 ɸ34
2-7/8" 3.7" 5.05 " - 5.29"
3-1/2" 4.33" 5.73 " - 5.97"
4" 4.8" 6.23 " - 6.47"
4-1/2" 5.315" 6.71 " - 6.95"

Jenis setem-pelindung pertengahan bersama

Two pieces of mid-joint casting type ESP cable protectors. ECP-04-SM

Stamping ESP Cable Protector - Mid-bersama

Spesifikasi umum Mid-Joint Stamping ESP pelindung kabel untuk saluran rata
Tiub O.D. (A) Kolar O.D. (B) O.D. Berjalan (D) Panjang pelindung (E) Saiz kabel (C)
2-3/8" 3.19" 3.62 " - 3.73" 3.94" AWG #1 16 × 47
AWG #2 15 × 45
AWG #4 14 × 40
AWG #5 13 × 38
2-7/8" 3.7" 4.09 " - 4.2"
3-1/2" 4.33" 4.69 " - 4.8"
4" 4.8" 5.16 " - 5.27"
4-1/2" 5.315" 5.65 " - 5.76"
Spesifikasi umum Mid-Joint Stamping ESP Cable Protector untuk saluran bulat
Tiub O.D. (A) Kolar O.D. (B) O.D. Berjalan (D) Panjang pelindung (E) Saiz kabel (C)
2-3/8" 3.19" 4.24 " - 4.48" 3.94" AWG #1 ɸ40
AWG #2 ɸ38
AWG #3 ɸ36
AWG #4 ɸ34
2-7/8" 3.7" 4.74 " - 4.98"
3-1/2" 4.33" 5.37 " - 5.61"
4" 4.8" 5.86 " - 6.10"
4-1/2" 5.315" 6.37 " - 6.61"
